Kako proizvođači komponenti čelične konstrukcije koje se mogu prilagoditi za različite skupove opreme mogu optimizirati konstrukcijski dizajn komponenti čelične konstrukcije kako bi poboljšali nosivost i olakšali težinu?
u prilagodba i izrada komponenti čelične konstrukcije za cjelovite komplete opreme , optimiziranje konstrukcijskog dizajna kako bi se istovremeno poboljšala nosivost i postigla mala težina je ključno pitanje balansiranja performansi, troškova i učinkovitosti. Ovaj proces zahtijeva kombiniranje svojstava materijala, mehaničkih principa, proizvodnih procesa i stvarnih radnih uvjeta kako bi se postigao cilj kroz strategiju sustavnog dizajna. Sljedeći detaljan opis specifičnih metoda iz više dimenzija:
1. Optimizacija na temelju svojstava materijala: Odaberite pravi "temelj" da dobijete dvostruko veći rezultat uz pola truda
Odabir i razumna primjena materijala preduvjeti su optimizacije konstrukcije. Čvrstoća, žilavost, gustoća i drugi parametri različitih čelika značajno variraju i potrebno ih je točno uskladiti prema zahtjevima nosivosti komponenti, radnom okruženju i drugim čimbenicima.
Primjena čelika visoke čvrstoće: Korištenje niskolegiranog čelika visoke čvrstoće s većom granicom razvlačenja (kao što je Q355, Q460 itd.) može smanjiti debljinu materijala pod istim uvjetima nosivosti i izravno smanjiti vlastitu težinu konstrukcije. Na primjer, nosiva greda je izvorno dizajnirana za korištenje čelika Q235 debljine 20 mm. Nakon uporabe čelika Q355, debljina se može smanjiti na 16 mm, težina se smanjuje za 20%, a nosivost se ne utječe.
Diferencirana raspodjela materijala: Prema karakteristikama naprezanja svakog dijela strukture, materijali visoke čvrstoće koriste se u područjima s visokim naprezanjem, a obični materijali koriste se u područjima s niskim naprezanjem kako bi se postiglo "dobar čelik se koristi na oštrici". Na primjer, čelik visoke čvrstoće koristi se u dijelovima baze opreme s koncentriranim naprezanjem, dok se obični ugljični čelik koristi u pomoćnom potpornom dijelu, koji ne samo da može osigurati ukupnu čvrstoću, već i kontrolirati cijenu i težinu.
Istraživanje novih materijala: U scenarijima s iznimno visokim zahtjevima male težine (kao što su čelične konstrukcije mobilne opreme), aluminijske legure ili kompozitni materijali (kao što su kompozitni materijali na bazi smole ojačani ugljičnim vlaknima) mogu se koristiti u nenosivim dijelovima za formiranje hibridne strukture s čelikom. Međutim, potrebno je obratiti pozornost na metode povezivanja i kompatibilnost različitih materijala kako bi se izbjeglo oštećenje konstrukcije zbog elektrokemijske korozije ili neusklađenosti mehaničkih svojstava.
2. Topološka optimizacija strukturnog oblika: prijenos sile postaje "učinkovitiji"
Topološka optimizacija je pronaći optimalni oblik distribucije materijala prema opterećenjima i ograničenjima u zadanom prostoru dizajna putem matematičkih algoritama, kako bi se postiglo "uklanjanje troske i zadržavanje suštine", te osigurala nosivost uz smanjenje težine.
Uklonite suvišne materijale: Koristite softver za analizu konačnih elemenata (FEA) za simulaciju stanja naprezanja strukture, identificirajte "suvišna područja" s nižim naprezanjem i izrežite ih. Na primjer, tradicionalni dizajn stupova opreme uglavnom je čvrsta struktura. Nakon topološke optimizacije, može se dizajnirati kao šuplja rešetka ili struktura tankih stijenki s rebrima za pojačanje, zadržavajući dovoljno materijala na točki koncentracije naprezanja, smanjujući materijal u području bez naprezanja, smanjujući težinu za više od 30% i poboljšavajući krutost.
Upućivanje na bioničku strukturu: Biološke strukture u prirodi (kao što su saće i ptičje kosti) imaju karakteristike "lake i velike čvrstoće", a njihovi se principi mogu primijeniti na dizajn čeličnih konstrukcija. Na primjer, ploča platforme opreme dizajnirana je kao saćasta sendvič struktura, a jezgreni sloj koristi čelik s tankim stijenkama, što ne samo da smanjuje težinu, već i poboljšava ukupnu nosivost kroz učinak raspršenog opterećenja saćaste strukture.
Optimizacija oblika poprečnog presjeka: Geometrijski oblik poprečnog presjeka komponente ima značajan utjecaj na nosivost. Pod istom površinom poprečnog presjeka, momenti tromosti i modul presjeka I-oblika, kutijastog i kružnog presjeka su veći, a otpornost na savijanje i torziju je bolja. Na primjer, pogonsko vratilo koristi sekciju šuplje kružne cijevi umjesto čvrstog okruglog čelika, a otpor torziji je u osnovi isti kada se težina smanji za 50%; poprečna greda koristi dio u obliku slova I umjesto pravokutnog presjeka, a nosivost savijanja može se povećati za 40% pod istom vlastitom težinom.
3. Optimizacija metoda povezivanja: Smanjite "dodatno opterećenje" i poboljšajte ukupnu krutost
Spojni čvor je slaba karika čelične konstrukcije. Nerazumna metoda spajanja povećat će težinu, smanjiti ukupnu krutost i čak uzrokovati koncentraciju naprezanja. Optimizacija dizajna veze mora uzeti u obzir čvrstoću, malu težinu i izvedivost konstrukcije.

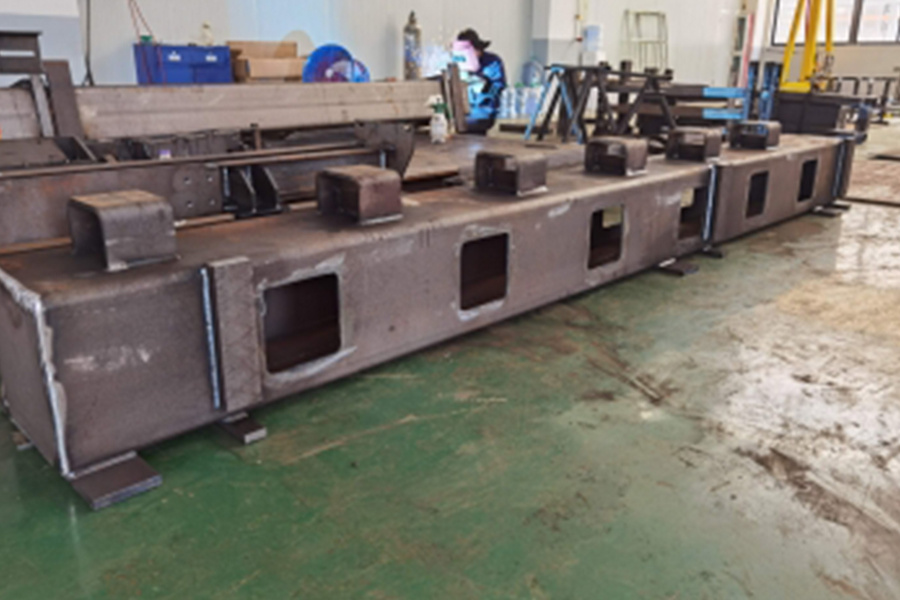

Optimizacija zavarenih spojeva: Koristite kontinuirane zavare umjesto isprekidanih zavara kako biste smanjili ukupnu duljinu zavara uz osiguranje čvrstoće veze; za spojeve debelih ploča, koristite zavare s utorima umjesto kutnih zavara kako biste smanjili volumen zavara i zonu utjecaja topline te smanjili dodatno naprezanje uzrokovano deformacijom zavarivanjem. Osim toga, položaj zavara je optimiziran analizom konačnih elemenata kako bi se izbjeglo postavljanje zavara na točke koncentracije naprezanja i poboljšala pouzdanost čvorova.
Profinjeni dizajn vijčanih spojeva: specifikacije i količina vijaka točno su izračunati prema veličini sile kako bi se izbjeglo slijepo korištenje velikih specifikacija ili previše vijaka. Na primjer, prirubnički spoj određene opreme izvorno je dizajniran za korištenje 12 vijaka M20. Nakon analize sile, prilagođen je na 8 vijaka M18, što ne samo da je zadovoljilo zahtjeve čvrstoće, već je i smanjilo potrošnju materijala vijaka i prirubnica.
Integrirani proces kalupljenja: Za složene komponente, sveukupno savijanje, lasersko rezanje i procesi izrezivanja koriste se kako bi se smanjio broj spajanja. Na primjer, ako je struktura okvira opreme spojena s više čeličnih ploča, težina zavarenih spojeva i spojeva će se povećati. Međutim, savijanjem cijele čelične ploče u tijelo okvira pomoću velikog stroja za savijanje, 70% točaka spajanja može se smanjiti, težina se može smanjiti za 15%, a ukupna krutost može se značajno poboljšati.
4. Jačanje krutosti i stabilnosti: Izbjegavajte "nestabilnost zbog lakoće"
Lagani dizajn mora se temeljiti na osiguravanju strukturne krutosti i stabilnosti, inače nosivost može popustiti zbog prekomjerne deformacije ili nestabilnosti.
Razuman raspored rebara za pojačanje: rebra za pojačanje (kao što su rebra u obliku slova U i L) postavljaju se na površinu komponenti tankih stijenki kako bi se poboljšala lokalna krutost promjenom momenta inercije presjeka. Na primjer, tanki pločasti omotač opreme lako se deformira kada je podvrgnut ravnomjernom opterećenju. Nakon dodavanja uzdužnih i poprečnih rebara za ojačanje duž smjera sile, krutost se može povećati za više od 50% kada se utrošak materijala poveća za 5%.
Provjera i podešavanje stabilnosti: Za vitke šipke, komponente tankih stijenki i druge komponente koje su sklone nestabilnosti, njihovu stabilnost potrebno je provjeriti Eulerovom formulom. Ako je potrebno, dodaje se bočna potpora ili se prilagođava oblik poprečnog presjeka (kao što je promjena pravokutnog presjeka u presjek u obliku slova I) kako bi se povećalo kritično opterećenje nestabilnosti bez dodavanja prevelike težine.
Razumna primjena prednaprezanja: Za nosive komponente spojene vijcima, primjenjuje se odgovarajuće prednaprezanje kako bi spojnica čvrsto pristajala, smanjila relativna deformacija tijekom rada i poboljšala ukupnu krutost. Na primjer, spojni vijci između sjedišta ležaja i baze opreme mogu povećati krutost spojne površine za 20%~30% nakon primjene predopterećenja.
5. Kombinacija simulacije i eksperimenta: Koristite podatke za "pratnju" učinka optimizacije
Strukturna optimizacija ne može se oslanjati samo na iskustvo, već se mora potvrditi analizom simulacije i fizičkim testovima kako bi se osigurala pouzdanost projektne sheme.
Analiza simulacije konačnih elemenata: U fazi projektiranja, ANSYS, ABAQUS i drugi softver koriste se za uspostavljanje trodimenzionalnog modela za simulaciju raspodjele naprezanja, deformacije i izdržljivosti pod različitim opterećenjima i radnim uvjetima. Strukturni parametri (kao što su debljina stjenke, položaj rebraste ploče i veličina poprečnog presjeka) podešavaju se kroz višestruke iteracije dok se ne pronađe ravnoteža između "lagane" i "visoke čvrstoće". Na primjer, rotirajuća ruka robota za zavarivanje smanjila je svoju težinu za 25%, a maksimalno opterećenje za 10% nakon 5 krugova optimizacije simulacije, što u potpunosti zadovoljava zahtjeve upotrebe.
Provjera fizičkog ispitivanja: ispitivanje statičkim opterećenjem, ispitivanje dinamičkim opterećenjem i ispitivanje zamora provode se na optimiziranom prototipu kako bi se potvrdila njegova stvarna nosivost i trajnost. Na primjer, optimizirana nosiva greda se opterećuje i ispituje strojem za hidrauličko ispitivanje, a njezino opterećenje popuštanja i granično opterećenje se bilježe kako bi se osiguralo da nije niže od projektnog standarda; dinamičko opterećenje tijekom rada opreme simulira se ispitivanjem vibracijskog stola kako bi se provjerilo rezonira li struktura ili se pretjerano deformira.
Mehanizam iterativnog poboljšanja: povratni podaci testa za simulacijski model, modificiranje parametara (kao što su svojstva materijala, rubni uvjeti) i daljnja optimizacija dizajna. Na primjer, ako se tijekom ispitivanja utvrdi da je stvarna deformacija komponente veća od rezultata simulacije, potrebno je ponovno provjeriti jesu li ograničenja modela u skladu sa stvarnom situacijom i prilagoditi konstrukcijski dizajn.
6. Suradnja između procesa i dizajna: Učinite "slijetanje" dizajna učinkovitijim
Strukturna optimizacija treba uzeti u obzir izvedivost proizvodnog procesa, inače će čak i najbolji dizajn biti teško postići. Proizvođači moraju kombinirati vlastite mogućnosti opreme i karakteristike procesa kako bi ugradili zahtjeve procesa u fazi projektiranja.

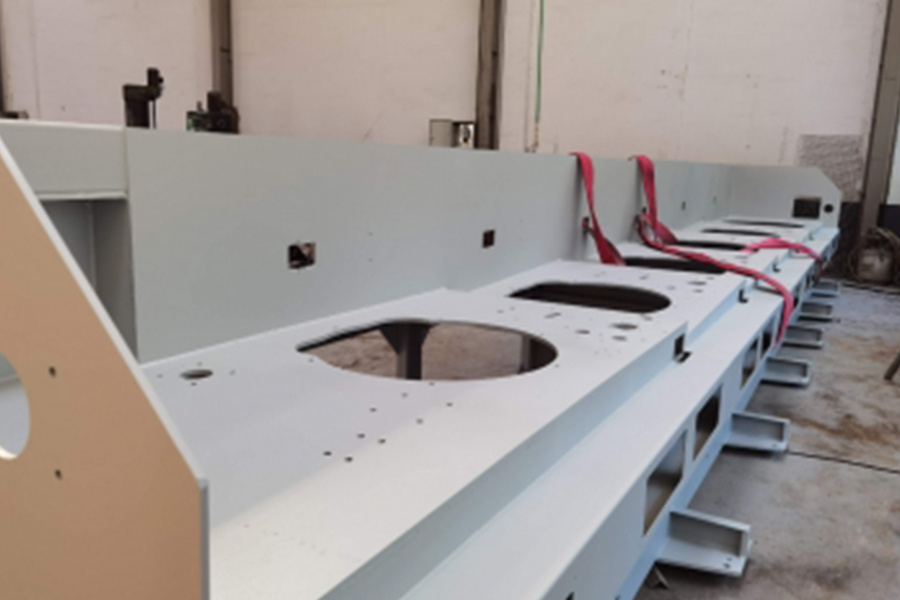

Na primjer, Jiaxing Dingshi Machinery Manufacturing Co., Ltd može podržati obradu i proizvodnju složenih struktura s naprednom opremom kao što je 15 000 četvornih metara unutarnjeg proizvodnog prostora, 6 metara × 3,5 metara veliki portalni centar za obradu i 30 kW laserski stroj za rezanje listova. Njegovih 20 profesionalnih tehničkih dizajnera ima snažne mogućnosti pretvorbe dizajna crteža i može točno pretvoriti optimizirani konstrukcijski dizajn u proizvodne procesne crteže, osiguravajući da se optimizacija topologije, odabir materijala i druga rješenja implementiraju u stvarnoj proizvodnji - kao što je korištenje stroja za savijanje od 600 tona za postizanje integriranog oblikovanja velikih komponenti tankih stijenki i smanjenje spajanja; kroz 50 različitih vrsta opreme za zavarivanje i vrhunske vještine 60 certificiranih zavarivača, čvrstoća i preciznost složenih zavarenih spojeva su zajamčeni, pružajući pouzdanu potporu procesu za strukturnu optimizaciju.
